Werter HYDRON

Automatický spínač čerpadla s nastavitelným zapínacím tlakem

Spínač čerpadla Werter HYDRON zajišťuje automatickou funkci čerpadla v závislosti na průtoku vody. Spínač při otevření kohoutu nebo stisku ručního postřikovače automaticky sepne čerpadlo a po ukončení odběru vody ho opět vypne. Zároveň je možné využít maximální výkon čerpadla, protože čerpadlo při otevřeném průtoku dodává do systému maximální možný tlak vody pro danou instalaci (není omezeno vypínacím tlakem jako u klasického tlakového spínače). Automatický spínač neboli hydrokontrola je tak ideální pro automatické domácí vodárny, pro pohodlné zavlažování nebo postřik zahrad a pro ostatní instalace, u kterých je nutné, aby čerpadlo fungovalo automaticky.

Automatický spínač Werter HYDRON je určen pro 1-fázová ponorná i povrchová čerpadla. Je určen pro vertikální instalaci přímo na čerpadle nebo kdekoliv mezi čerpadlem a prvním odběrným místem. Spínač má nastavitelný zapínací tlak v rozsahu 1 - 3,5 bar a ochranu proti chodu na sucho, která při nedostatku vody vypne čerpadlo a ochrání ho před poškozením. Spínač je určen pro instalace s průtokem do 4 800 l/hod a s maximálním tlakem 10 bar. Součástí spínače je gravitační zpětná klapka, kontrolní manometr a LED kontrolky pro indikaci napájení, provozu čerpadla a chybového stavu.

Použití

• Čistá voda bez nečistot a usazenin
• Automatické zásobování vodou - domácí vodárna
• Postřik zahrady, provoz zavlažovacích systémů
• Čisticí postřiky, mytí aut, kol, nářadí a nástrojů
• Splachování toalety, provoz automatické pračky
• Ostatní instalace s automatickým provozem čerpadla

Technické vlastnosti

• Spínací tlak - nastavitelný v rozsahu 1-3,5 bar
• Vstupní připojovací závit vnější G 1" (vertikálně)
• Výstupní připojovací závit vnější G 1" (horizontálně)
• Max. průtok 4 800 l/ hod
• Max. provozní tlak 10 bar
• Max. teplota čerpané vody 55°C
• Jmenovité napětí 1~230 V/50 Hz
• Max. proud 10 A
• Krytí IP 65
• Kabel se zásuvkou 0,5m H05RNF, kabel se zástrčkou 1m H05RNF
• Ochrana proti chodu na sucho - manuální restart
• Kontrolní manometr 0-10 bar
• Gravitační zpětná klapka - pouze vertikální instalace
• LED indikace provozních stavů - napájení, provoz čerpadla, porucha

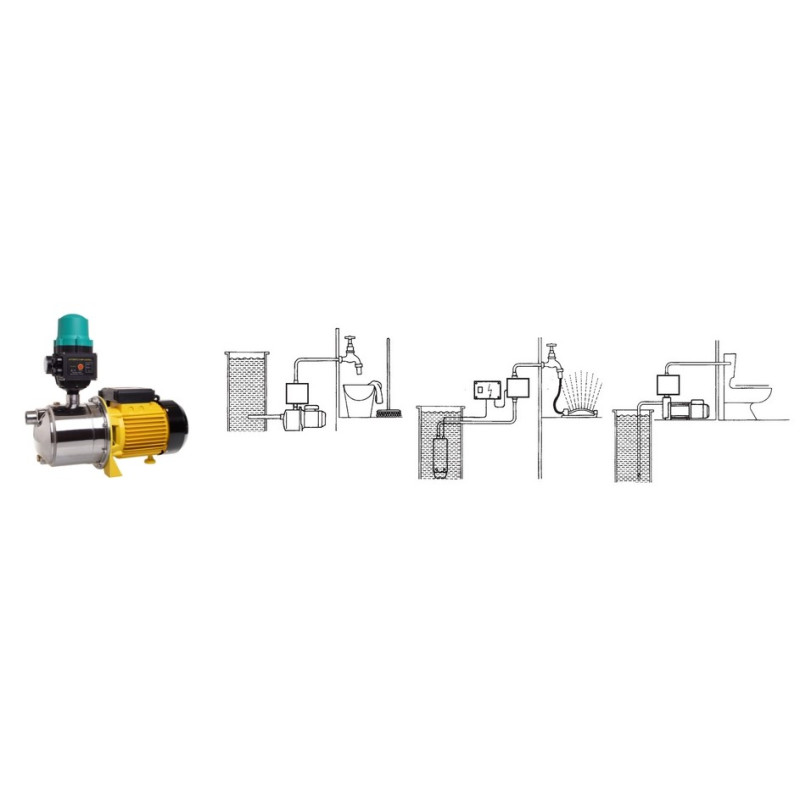

Možnosti instalace

Instalace průtokového spínače je rychlá a velmi snadná - průtokový spínač se instaluje na hrdlo výtlaku čerpadla nebo na jiné místo mezi čerpadlem a prvním odběrným místem. Připojovací závity se utěsní konopím nebo teflonovou páskou. Na výtlačné hrdlo spínače se připojí tlakové vedení nebo hadicová spojka. Elektrický kabel čerpadla se zapojí do zásuvky průtokového spínače a kabel spínače se zapojí do zdroje elektřiny. Spínač může být instalován v jakémkoliv bodě mezi čerpadlem a prvním výtokem. Pokud je spínač použit s čerpadlem s výtlakem vyšším než 10 bar (max. dopravní výška čerpadla 100 m), je nutné před vstup do spínače instalovat redukční ventil. V případě čerpání kapalin obsahujících sedimentující nečistoty, je také nutné před vstupem do průtokového spínače instalovat filtr, který zabrání průniku nečistot do spínače (usazeniny mohou ovlivnit funkci spínače).
